La gestion de l'énergie sur un tableau électrique

^{Posté par GuidEnR le 06 avril 2015}

=> Page d'accueil du blog GuidEnR

L’électricité, comme toutes les énergies, a un coût qu’il convient de maîtriser au mieux afin de réduire sa consommation et préserver l’environnement tout en conservant un niveau de confort acceptable. Au-delà de la protection, la gestion de l’énergie est une autre des missions du tableau électrique. De nombreux systèmes permettent de gérer la puissance consommée, le chauffage électrique, la production d’eau chaude sanitaire et les gros appareils électroménagers.

Gestionnaire Tempo

Si vous avez souscrit un abonnement Tempo et que votre chauffage est électrique, il est nécessaire d’installer un gestionnaire d’énergie spécifique afin de maîtriser au mieux votre consommation, surtout pendant les jours rouges où le prix du kilowattheure est très élevé. Les gestionnaires proposés par les fabricants comprennent un boîtier d’ambiance, des sondes de température et un boîtier technique à installer dans le tableau électrique. Le gestionnaire Tempo n’est utilisable qu’avec un compteur électronique. Il assure une fonction de délestage permettant de ne pas dépasser la puissance souscrite, ainsi que la gestion du chauffage par fil pilote sur trois zones (vie, sommeil, grand confort) et la gestion du chauffe-eau électrique et du gros électroménager. Le boîtier d’ambiance s’installe dans un endroit accessible (entrée, hall). Il permet de programmer l’installation et d’afficher des informa tions sur son état ainsi que sur la période tarifaire en cours. Il est équipé d’un lecteur de carte permettant une programmation personnalisée.

Le chauffage peut être programmé de façon hebdomadaire sur trois zones selon quatre niveaux de confort. Les sondes d’ambiance mesurent la température. Elles doivent être installées en zone 1 et 2 à 1,5 m du sol.

Les délesteurs

Si vous êtes équipé d’un chauffage électrique, le délesteur peut vous être très utile. En cas de dépassement de la puissance souscrite, il coupe automatiquement les circuits non prioritaires comme le chauffage, évitant ainsi le déclenchement du disjoncteur de branchement. Dès que la consommation baisse, les circuits délestés sont rétablis. L’avantage est que vous pouvez souscrire un abonnement sous-dimensionné par rapport à la consommation moyenne de votre installation et ainsi réaliser des économies.

Les indicateurs de consommation

Ils affichent la consommation électrique d’une installation ou d’une partie d’installation, par exemple la climatisation, en kilowattheures, francs ou euros. Ce sont des auxiliaires très utiles pour connaître la consommation de certains postes et pour prévoir les factures à venir. Les consommations totales et détaillées apparaissent sur leur afficheur, par exemple celle de l’eau chaude sanitaire et celle du chauffage électrique. D’autres informations sont généralement disponibles comme le prix du kWh, la période tarifaire en cours, la puissance maximale par usage ou le cumul des consommations. Il existe des modèles adaptables à tous les compteurs, qu’ils soient électromécaniques ou électroniques.

Les indicateurs de consommation sont fournis avec des capteurs à placer autour de la phase des circuits dont on souhaite mesurer la consommation. Dans le cas d’un compteur électronique (modèle ci-dessus), un câble de téléinformation relie l’appareil au compteur.

Gestion du chauffage électrique

Le chauffage électrique est simple à installer et facile à utiliser. Malgré les avancées techniques des appareils de chauffage, comme les thermostats électroniques dont la précision atteint le demi-degré, il est indispensable d’opter pour un système de régulation et de programmation pour maîtriser la consommation électrique.

Programmation sur une zone
Dans les petits locaux d’habitation, par exemple un studio, une programmation sur une zone suffit. Pour des convecteurs sans fil pilote, vous pouvez utiliser un thermostat d’ambiance programmable qui agira sur leur alimentation par le biais d’un contacteur. Le thermostat programmable, installé dans la zone de vie, permet de gérer les périodes et les températures souhaitées en fonction de vos habitudes. Plusieurs consignes de température sont possibles : confort, lorsque le logement est occupé, réduit, la nuit ou pendant les absences régulières et hors gel, pour les absences de longue durée. À tout moment, des touches de dérogation permettent d’interrompre la consigne de température en cours. Ce type de thermostat permet également la régulation et la programmation d’autres appareils comme les chaudières, les climatisations ou les pompes à chaleur.

Pour des convecteurs à fil pilote, un interrupteur horaire est utile. Il applique les consignes de température confort ou réduit selon un programme établi.



Programmation sur deux zones sans fil pilote
Cet appareil permet de gérer le fonctionnement du chauffage électrique selon les périodes d’occupation des habitants. Il est adapté aux convecteurs sans fil pilote et aux compteurs électromécaniques. Deux sondes de température sont fournies avec l’appareil. L’une est destinée à la zone 1, par exemple la zone vie composée du salon et de la cuisine, et l’autre à la zone 2, par exemple la zone de sommeil composée des chambres. Généralement, le chauffage de la salle de bains n’est pas inclus dans les zones afin de préserver son confort d’utilisation. En régime normal, la température de confort est régulée pièce par pièce par le thermostat de chaque convecteur. En fonction de la programmation horaire, les consignes « réduit » ou « hors gel » sont assurées de façon centralisée par le programmateur qui interroge les sondes de température et agit sur l’alimentation des appareils de chauffage par le biais de contacteurs de puissance. La température de la consigne « réduit » est programmée par l’utilisateur. Un commutateur sur la façade de l’appareil permet de changer de consigne à tout moment.





Programmation sur deux zones avec fil pilote
Pour programmer les convecteurs et panneaux radiants pourvus d’un fil pilote, plusieurs solutions sont possibles, la plus recommandée étant le recours au gestionnaire d’énergie. Associé au compteur électronique, il permet de gérer le chauffage sur une ou deux zones de façon journalière ou hebdomadaire. De plus, il assure la fonction de délesteur sur deux ou trois sorties.

Deux boîtiers composent ce système : un boîtier d’ambiance, qui permet toutes les opérations de confi uration et de programmation, et un boîtier technique placé dans le tableau électrique, qui réalise la synthèse des informations provenant du compteur électronique et de la programmation du boîtier d’ambiance. Le boîtier technique relié au compteur par un câble de téléinformation fait office de délesteur en cas de dépassement de puissance.

La programmation tarifaire permet d’adopter un niveau de température spécifique applicable pendant les périodes rouges, avec les appareils de chauffage à fil pilote quatre ou six ordres.

Gestion d’un chauffe-eau électrique

Si vous avez un abonnement Tempo ou l’option double tarif, il est judicieux d’automatiser le fonctionnement du chauffe-eau électrique afin que la chauffe ait lieu uniquement pendant les heures creuses, ce qui permet de réaliser de substantielles économies sur la facture d’électricité, même si ce type d’abonnement est plus cher. Pour ce faire, on a recours à l’installation d’un contacteur jour/nuit dans le tableau électrique.

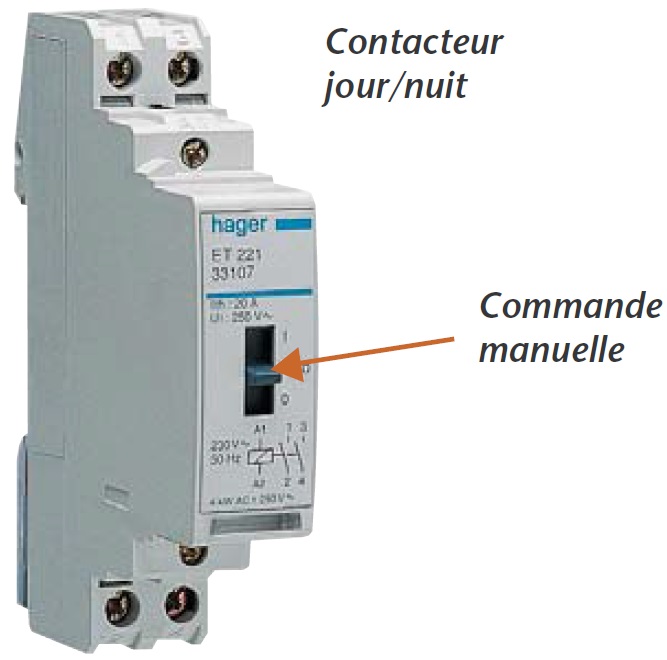

Un contacteur est une sorte d’interrupteur à déclenchement automatique. Il se compose d’un électroaimant qui, lorsqu’il est alimenté, ouvre l’électroaimant, parcourue d’un courant de faible intensité, s’appelle le circuit de commande. Le circuit permettant d’établir le contact est appelé circuit de puissance, car il permet le passage d’intensités plus élevées que le circuit de commande. Dès que l’élec troaimant est alimenté, le contact du circuit de puissance se ferme. Lorsque l’électroaimant n’est plus alimenté, le contact s’ouvre. Les contacteurs peuvent intégrer jusqu’à quatre contacts.

Le contacteur jour/nuit fonctionne sur le même principe. À chaque changement de plage horaire, EDF ouvre ou ferme le contact électrique disponible sur le compteur électronique, un relais de découplage ou sur une horloge. Ce contact fait office d’interrupteur : il n’est pas sous tension. Il faut donc le relier en série avec le circuit de commande du contacteur jour/nuit et protéger l’ensemble par un disjoncteur divisionnaire de 2 A. En outre, le contacteur jour/nuit dispose d’un dispositif de commande manuelle qui permet une relance de la chauffe pendant les heures pleines ou l’arrêt total pendant les absences prolongées.
